Descripción

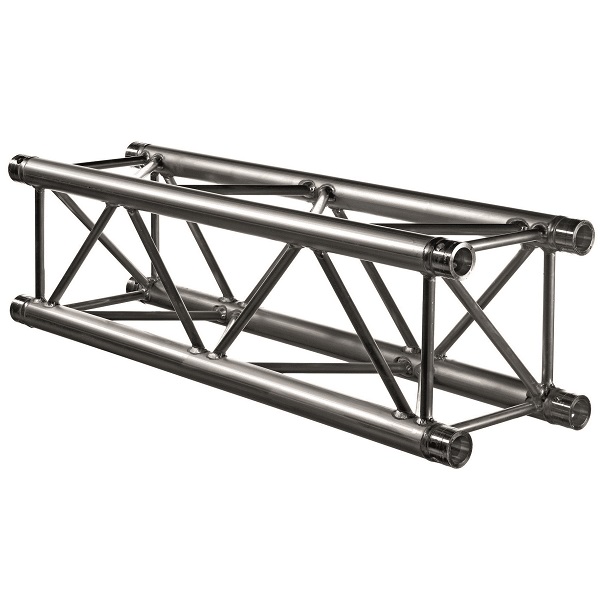

Truss con sistema de conexión cónica. Rápido y fácil de montar. Multitud de accesorios que permiten realizar cualquier diseño.
Disponible en color negro.
INFORMACIÓN TÉCNICA

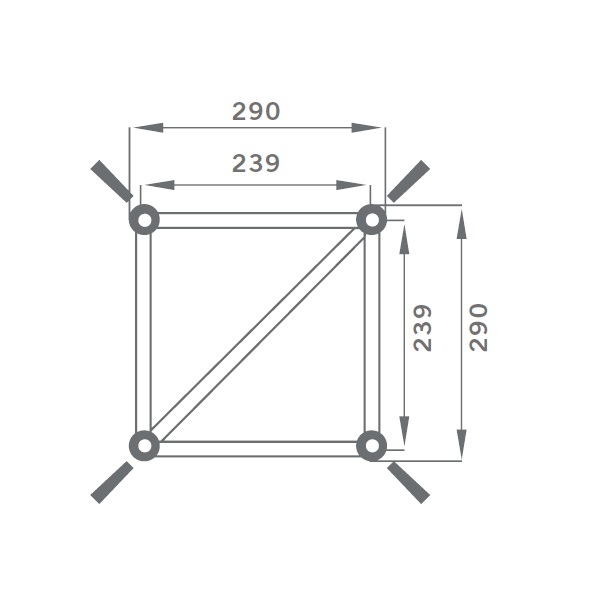

| Dimensiones | 29 x 29cm |
| Color | Negro |
| CARGA MÁXIMA | ADMISIBLE SEGÚN PUNTOS | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Vano | Carga uniformemente repartida |
Deflexión |
Punto de carga central |
Deflexión | Cargas individuales en puntos cada tercio |
Cargas individuales en puntos |
Cargas individuales en puntos cada quinto |
SPAN |
|||||||||
| metros | ft | kg/m | lbs/ft | mm | inch | kg | lbs | mm | inch | kg | lbs | kg | lbs | kg | lbs | Total | |
| 3 | 9,8 | 650 | 437,4 | 10 | 0,4 | 1.215 | 2.681,5 | 8 | 0,3 | 853,5 | 1.883,6 | 650 | 1.434,6 | 487,5 | 1.076 | 15,3 | |
| 4 | 13,1 | 486,4 | 327,3 | 18 | 0,7 | 959,5 | 2.117,5 | 15 | 0,6 | 664 | 1.465,5 | 523,6 | 1.155,5 | 411,2 | 907,5 | 20,4 | |
| 5 | 16,4 | 367,1 | 247 | 28 | 1,1 | 791,1 | 1.746 | 23 | 0,9 | 555,2 | 1.225,4 | 424,9 | 937,7 | 337,3 | 744,5 | 25,5 | |
| 6 | 19,7 | 253,5 | 170,6 | 41 | 1,6 | 671,5 | 1.482 | 33 | 1,3 | 476,1 | 1.050,8 | 356,6 | 787,1 | 285,4 | 629,8 | 30,6 | |
| 7 | 23,0 | 185,1 | 124,5 | 55 | 2,2 | 581,9 | 1.284,3 | 44 | 1,7 | 415,9 | 918 | 306,5 | 676,5 | 246,7 | 544,4 | 35,7 | |
| 8 | 26,2 | 140,6 | 94,6 | 72 | 2,9 | 512,2 | 1.130,4 | 58 | 2,3 | 368,5 | 813,2 | 268,1 | 591,6 | 216,7 | 478,3 | 40,8 | |
| 9 | 29,5 | 110,1 | 74,1 | 92 | 3,6 | 456,2 | 1.006,8 | 73 | 2,9 | 330 | 728,3 | 237,5 | 524,2 | 192,7 | 425,4 | 45,9 | |
| 10 | 32,8 | 88,3 | 59,4 | 113 | 4,5 | 410,1 | 905,1 | 91 | 3,6 | 298,1 | 658 | 212,7 | 469,3 | 173,1 | 382 | 51 | |
| 11 | 36,1 | 72,2 | 48,6 | 137 | 5,4 | 371,4 | 819,7 | 110 | 4,3 | 271,2 | 598,6 | 191,9 | 423,6 | 156,6 | 345,7 | 56,1 | |
| 12 | 39,4 | 59,9 | 40,3 | 163 | 6,4 | 338,4 | 746,9 | 131 | 5,1 | 248,1 | 547,6 | 174,4 | 384,8 | 142,7 | 314,8 | 61,2 | |
| 13 | 42,6 | 50,4 | 33,9 | 191 | 7,5 | 309,9 | 683,9 | 153 | 6 | 228,1 | 503,4 | 159,2 | 351,4 | 130,6 | 288,2 | 66,3 | |
| 14 | 45,9 | 42,8 | 28,8 | 222 | 8,7 | 284,9 | 628,7 | 178 | 7 | 210,5 | 464,5 | 146,1 | 322,4 | 120 | 264,8 | 71,4 | |
| 15 | 49,2 | 36,7 | 24,7 | 255 | 10 | 262,7 | 579,8 | 204 | 8 | 194,8 | 429,9 | 134,4 | 296,7 | 110,7 | 244,2 | 76,5 | |
| 16 | 52,5 | 31,7 | 21,3 | 290 | 11,4 | 242,9 | 536,1 | 232 | 9,1 | 180,8 | 399 | 124,1 | 273,9 | 102,3 | 225,9 | 81,6 | |
| 17 | 55,8 | 27,6 | 18,5 | 327 | 12,9 | 225,1 | 496,8 | 262 | 10,3 | 168,1 | 371 | 114,8 | 253,4 | 94,8 | 209,3 | 86,7 | |
| 18 | 59 | 24,1 | 16,2 | 367 | 14,4 | 208,9 | 461,1 | 294 | 11,6 | 156,6 | 345,6 | 106,4 | 234,8 | 88 | 194,3 | 91,8 | |
| 19 | 62,3 | 21,2 | 14,2 | 409 | 16,1 | 194,1 | 428,5 | 327 | 12,9 | 146 | 322,3 | 98,7 | 217,9 | 81,8 | 180,6 | 96,9 | |
| 20 | 65,6 | 18,6 | 12,5 | 453 | 17,8 | 180,5 | 398,5 | 363 | 14,3 | 136,3 | 300,8 | 91,7 | 202,4 | 76,1 | 168,1 | 102 | |
